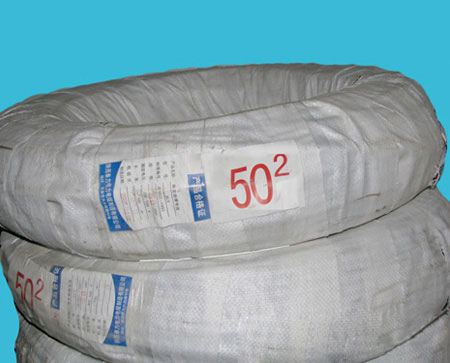

陜西電線電纜護套電纜
使用范圍：本產品適用于固定敷設在額定電壓（UO/U）為0.6/1KV、3.6/1KV及一下的電路中供輸配電能之用。
一、產品執行標準：GB/T12706-2002
額定電壓1KV（Um=1.2KV）到35KV（Um=40.5KV）擠包絕緣電力電纜及固件IEC60502-1997
額定電壓1-30KV擠包絕緣電力電纜及附件
二、使用特性
工作溫度
導體最高額定工作溫度70℃
導體短路溫度：
最高溫度不得超過160℃，最長時間不超過5s
電纜安裝時的最小彎曲半徑：
表1
|
項 目
|
單芯電纜
|
三芯電纜
|
|
安裝時的最小彎曲半徑
|
無鎧裝
|
有鎧裝
|
無鎧裝
|
有鎧裝
|
|
靠近連接盒和終端電纜的最小彎曲半徑
（但彎曲要小心控制，如采用成型導板）
|
20D
|
15D
|
15D
|
12D
|
|
|
15D
|
12D
|
12D
|
10D
|
|
注：D為電纜外徑
|
安裝敷設溫度：
電纜安裝敷設溫度不低于0℃
計算電纜載流量采用的敷設方式和基準參數：
空氣中敷設：環境溫度40℃
土壤中敷設：環境溫度25℃
土壤熱阻力系數為1.0℃·m/W
電纜敷設排列方式：
單芯電纜排列方式為扁平形（相鄰間距等于電纜外徑）；
多芯電纜為單根敷設
三、型號，名稱及用途
表2
|
型號
|
名稱
|
適用范圍
|
|
銅芯
|
鋁芯
|
|
VV
|
VLV
|
銅芯或鋁芯聚氯乙烯絕緣聚氯乙烯護套電力電纜
|
適用于室內外敷設，可經受一定的敷設牽引，但不能承受機械外力作用的場合。單芯電纜不允許敷設在磁性管道中。
|
|
VV22
|
VLV22
|
銅芯或鋁芯聚氯乙烯絕緣鋼帶聚氯乙烯護套電力電纜
銅芯或鋁芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜
|
適用于地埋敷設，能承受機械外力作用，但不能承受大的外力。
|
|
VV32
VV42
|
VLV32
VLV42
|
銅芯或鋁芯聚氯乙烯絕緣粗鋼絲鎧裝聚氯乙烯護套電力電纜
|
適用于高落差地區，能承受機械外力和相當的外力。
|
注：單芯鋼帶鎧裝電纜只允許用于直流供電系統；若用于交流線路，可采用鋁線等鎧裝形式。
四、生產范圍
根據用戶要求可以生產阻燃型、耐火型、低煙低囪和低煙無囪型塑料絕緣電力電纜。
阻燃型塑料絕緣電力電纜按成束燃燒類別，分別用派生號-ZRA、-ZRB、-ZR表示。如用戶不注明燃燒類別或用-ZRC表示，一律按成束燃燒C類執行。 例：VV32-ZR-0.6/1 3×150
耐火型塑料絕緣電力電纜，型號表示加派生代號NH。 例：VV22-NH-0.6/1 3×120
低煙低囪型塑料絕緣電力電纜，型號表示加派生代號DYDL。例：VV22-DYDL-0.6/1 3×120
低煙無囪型塑料絕緣電力電纜，型號表示加派生代號DYWL。例：VV22-DYWL-0.6/1 3×95
另：根據用戶要求可生產以上各種聚乙烯護套及粗鋼絲鎧裝電纜。
本公司現有生產和檢測設備200多套，生產電線電纜30多個品種，1000多種規格，主要產品有架空絕緣電纜，電力電纜、地埋電纜、低壓交聯、低煙無鹵電 纜、BV銅塑線、BLV鋁芯電線、BVR銅軟電線、BLX鋁皮線、BX銅皮線、BXR銅皮軟電線，LJ鋁絞線和LGJ鋼芯鋁絞線等。
|
