一、產品標準

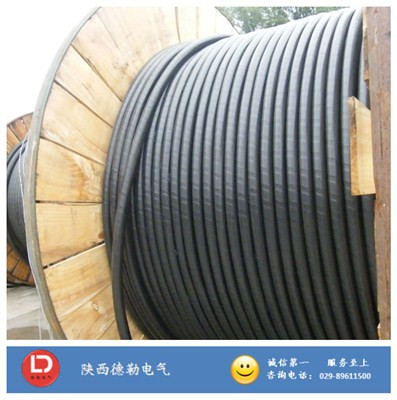

本產品(陜西電線電纜_WDZ-YJY 無鹵低煙電力電纜)采用GB12527-90進行生產.
二、使用特性
1．電纜的長期允許工作溫度
聚氯乙烯絕緣為： 70℃
聚乙烯絕緣為： 70℃
交聯聚乙烯絕緣為： 90℃
2．電纜的短時最高工作溫度：短路時（5秒內）
聚氯乙烯絕緣為： 160℃
聚乙烯絕緣為： 130℃
交聯聚乙烯絕緣為： 250℃
3.電纜的敷設溫度不得低于—20℃
4.電纜的允許彎曲溫度：
電纜外徑（D）小于25mm者，應不小于4D：
電纜外徑 (D) 為25mm及以上者，應不小于6D。
三、電纜型號及規格
1.電纜的型號
|
額定電壓KV
|
型號
|
名 稱
|
使用范圍
|
|
0.6/1
|
JKLVS
|
鋁芯聚氯乙烯絕緣架空集束導線
|
架空固定敷設、引戶線等
|
|
JKLYS
|
鋁芯聚乙烯絕緣架空集束導線
|
架空固定敷設、引戶線等
|
|
JKLYJS
|
鋁芯交聯聚乙烯絕緣架空集束導線
|
架空固定敷設、引戶線等
|
2.電纜的規格
|
額定電壓KV
|
芯 數
|
標稱截面mm2
|
|
0.6/1
|
1、2、3、4
|
16~120
|
四、電纜的主要技術指標
1.電纜的導體采用鋁芯緊壓圓形絞合導體，緊壓圓形圓形導體應符合GB/T3956-1997的有關規定。
2.絕緣采用黑色耐候聚氯乙烯、聚乙烯、交聯聚乙烯絕緣料。
3.成品電纜應進行交流電壓試驗：
額定電壓0.6/1KV及以下電纜應能耐受3500KV，1min中浸水耐壓試驗。
4.電纜表面有清晰的制造廠名稱、型號、長度及電壓等級的連續標志。
五、交貨長度
電纜的交貨不小于200mm、允許長度不小于50m倍數的短斷交貨，但其數量不超過交貨總長度的10%，根據雙方協議，允許以任何長度交貨。
|
