低壓配電柜的主要組成與作用 ：

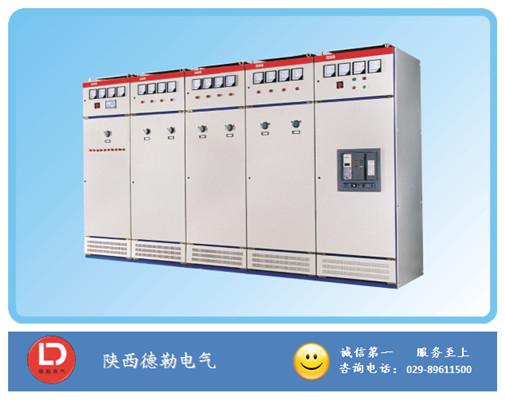

 一、配電屏的作用  配電屏的作用主要是進行電力分配，將經過變壓器的電壓分配到各個用電單元。低壓配電屏是按一定的接線方案將有關低壓一、二次設備組裝起來，用于低壓配電系統中動力、照明配電之用。

 二、配電屏主要組成  配電屏主要由進線柜、出線柜、電容器柜、計量柜等組成。  進線柜：又叫受電柜，是用來從電網上接受電能的設備（從進線到母線），一般安裝有斷路器、CT、PT、隔離刀等元器件。  出線柜：也叫饋電柜或配電柜，是用來分配電能的設備（從母線到各個出線），一般也安裝有斷路器、CT、PT、隔離刀等元器件。  母線聯絡柜：也叫母線分斷柜，是用來連接兩段母線的設備（從母線到母線），在單母線分段、雙母線系統中常常要用到母線聯絡，以滿足用戶選擇不同運行方式的要求或保證故障情況下有選擇的切除負荷。  PT柜：電壓互感器柜，一般是直接裝設到母線上，以檢測母線電壓和實現保護功能。內部主要安裝電壓互感器PT、隔離刀、熔斷器和避雷器等。 隔離柜：是用來隔離兩端母線用的或者是隔離受電設備與供電設備用的，它可以給運行人員提供一個可見的端點，以方便維護和檢修作業。由于隔離柜不具有分斷、接通負荷電流的能力，所以在與其配合的斷路器閉合的情況下，不能夠推拉隔離柜的手車。在一般的應用中，都需要設置斷路器輔助接點與隔離手車的聯鎖，防止運行人員的誤操作。  電容器柜：也叫補償柜，是用來作改善電網的功率因數用的，或者說作無功補償，主要的器件就是并聯在一起的成組的電容器組、投切控制回路和熔斷器等保護用電器。一般與進線柜并列安裝，可以一臺或多臺電容器柜并列運行。電容器柜從電網上斷開后，由于電容器組需要一段時間來完成放電的過程，所以不能直接用手觸摸柜內的元器件，尤其是電容器組；在斷電后的一定時間內（根據電容器組的容量大小而定，如：1分鐘），不允許重新合閘，以免產生過電壓損壞

電容器。作自動控制功能時，也要注意合理分配各組電容器組的投切次數，以免出現一組電容器損壞，而其他組卻很少投切的情況。  計量柜：主要用來作計量電能用的（千瓦時），又有高壓、低壓之分，一般安裝有隔離開關、熔斷器、CT、PT、有功電度表（傳統儀表或數字電表）、無功電度表、繼電器、以及一些其他的輔助二次設備（如負荷監控儀等）。

 三、配電屏內部線路  從保護范圍考慮，一般進線柜和出線柜一次設備連接順序不同。 進線柜內一次設備的連接順序是母線刀閘、CT、開關、線路刀閘。 出線柜內一次設備的連接順序是母線刀閘、開關、CT、線路刀閘。 出線柜二次設備的連接順序斷路器、熔斷器、繼電器、接觸器、用電設備。 

四、常見控制回路  通常情況下，斷路器QF由值班人員合上，電機的啟停在現場操作柱上操作即可�，F場操作柱中的轉換開關有一組常開、常閉觸電，停止信號燈（紅燈）由轉換開關的常閉觸電和接觸器KM的常閉觸電連接，所以，電機停止時，紅燈亮。按下啟動開關，啟動信號燈（綠燈）亮，接觸器KM（由兩個常開觸電、一個常閉觸電組成）的吸引線圈接通電源，使其主觸點閉合，電動機M接通三相電源啟動運轉；與此同時，KM的常閉輔助觸點斷開，紅燈熄滅，KM的常開觸電閉合，保持KM的吸引線圈繼續通電（當手離開按鈕后），電機繼續運轉，實現“自鎖”功能。
